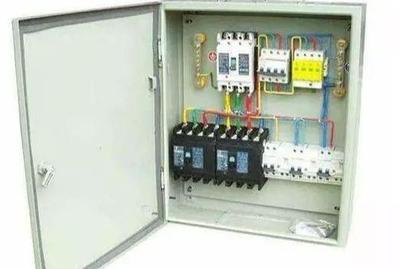

配电箱，又称配电柜或电箱，是现代电力系统中不可或缺的关键设备，负责对电能进行接收、分配、控制和保护。无论是家庭住宅、商业楼宇还是工业厂房，其安全可靠的供电都离不开一个结构合理、功能完善的配电箱。下面，我们将深入解析一个标准配电箱的内部结构及其核心组件。
一、 整体结构与外壳
配电箱通常由一个金属（如钢板）或绝缘材料制成的外壳构成。外壳的主要作用是防护，其防护等级（IP等级）标明了其防尘、防潮、防异物侵入的能力。外壳上设有箱门，门上通常装有透明观察窗，便于查看内部开关状态，并配有门锁以确保安全。箱体内部预留有标准的安装导轨（如DIN导轨）和接线端子排安装位置，方便元器件的模块化安装与布线。
二、 核心内部组件详解
1. 主开关/总断路器：
这是配电箱的“总闸”，通常位于进线端最上方。它控制着整个配电箱乃至下游所有电路的电源通断，并具备过载和短路保护功能。在紧急情况或需要进行电气维修时，首先应断开此开关。
2. 分支断路器/微型断路器（MCB）：
这是配电箱内数量最多的元件，整齐排列在导轨上。每个断路器独立控制一条分支电路（如照明、插座、空调、厨房专用线等）。其核心功能是提供“选择性保护”，即当某条线路发生过载或短路故障时，只有该线路的断路器跳闸，而不影响其他正常线路的供电，极大地提高了供电可靠性和排查故障的便利性。家用常见额定电流有10A、16A、20A、32A等。
3. 漏电保护器（RCD/漏电断路器）：
漏电保护器是人身安全的重要保障。它通过检测火线和零线之间的电流差值来工作。当差值超过安全阈值（通常为30mA），表明有电流泄漏（可能通过人体），保护器会在极短时间（0.1秒内）切断电源，防止触电事故发生。它通常安装在总开关之后，保护一片区域（如全部插座回路），或与单个重要回路（如卫生间、厨房插座）组合成带漏电保护的断路器（RCBO）。
4. 电度表（电能表）：
在用户总进线处，配电箱内或外部会安装电度表，用于计量整个用电单元的总耗电量。智能电表还能实现远程抄表和用电数据监测。
5. 母线排（汇流排）：
包括零线排（N）和地线排（PE）。它们是内部布线的“交通枢纽”。
- 零线排：所有分支电路的零线（蓝色线）最终都汇集并紧固于此排，再统一接回电网零线。
- 地线排：更为关键，所有电路的保护地线（黄绿双色线）以及箱体本身的接地线都牢固连接于此。地线排通过接地干线可靠地接入大地，是防雷击、防漏电、保障设备与人身安全的“生命线”。
- 接线端子与线槽：
- 接线端子：用于导线之间的可靠连接与分线。
- 线槽/扎线带：用于规束和整理箱内众多的导线，使内部整洁、有序，不仅便于散热和日后维护，也能避免因线路杂乱引发的短路风险。
三、 工作流程简述
电力从电网经进线电缆引入，首先经过总断路器，然后电能被分配至各分支断路器。从分支断路器出来的相线（火线）通往各个用电终端，而它们的零线和地线则分别汇总到零线排和地线排。整个系统构成了一个层次分明、保护周全的配电网络。
四、 安全警示与维护
非专业人员严禁打开或操作配电箱。
定期检查（目视）箱体有无异常发热、异味、异响，断路器有无异常跳闸。
切勿随意更换或加大断路器额定电流，以免失去保护作用引发火灾。
确保箱体内外干燥、清洁、无杂物堆积，保持通风散热良好。
****
配电箱虽看似一个简单的金属箱子，但其内部是一个集成了切断、分配、计量、保护等多种功能的精密电气系统。理解其内部结构，有助于我们更安全、更科学地用电，并在出现问题时能做出初步判断并及时寻求专业电工的帮助。它是默默守护我们用电安全的“无名英雄”。
